PLC，一直是想学习的，怎奈基础不太稳定，只能大概了解一下知识，并不会编程……那就拆个十几年前的PLC来研究一下吧

这个也是老旧设备不使用的，连上电以后，所有指示灯都正常显示。

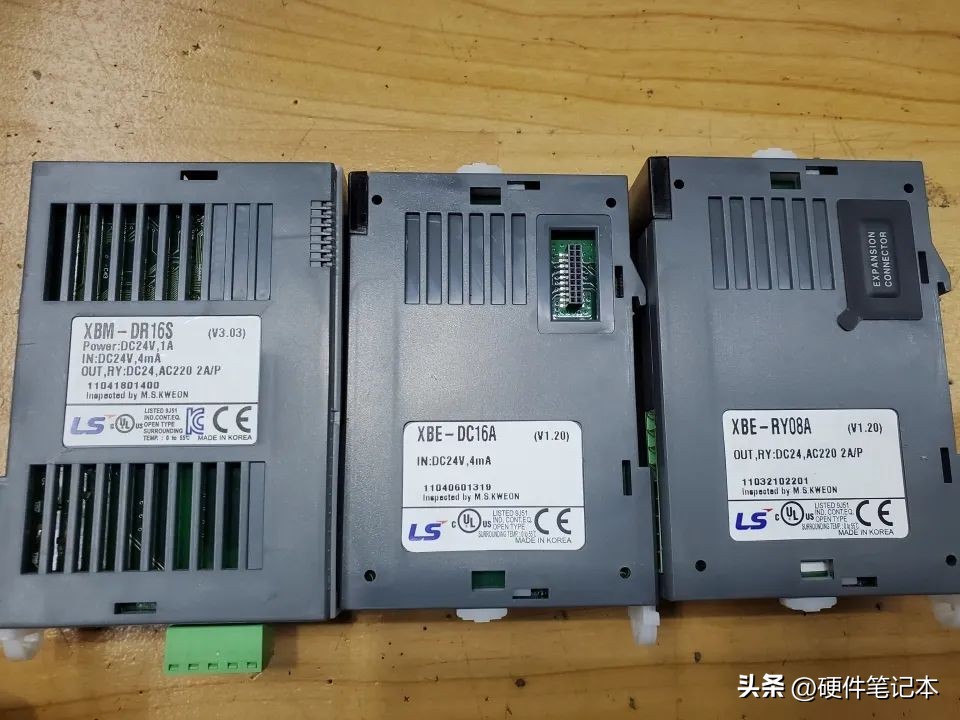

我们先来看一下外观，外观是由三部分组成，型号分别是XBM-DR16S、XBE-DC16A、XBE-RY08A。

第一个是LS可编程控制器，第二个是LS的XGB系列I/O模块，第三个是输出模块。

最右边那个是魏德米勒的24V直流电源，48W最大输出。PLC这仨个，每个都有对应功能的接口。

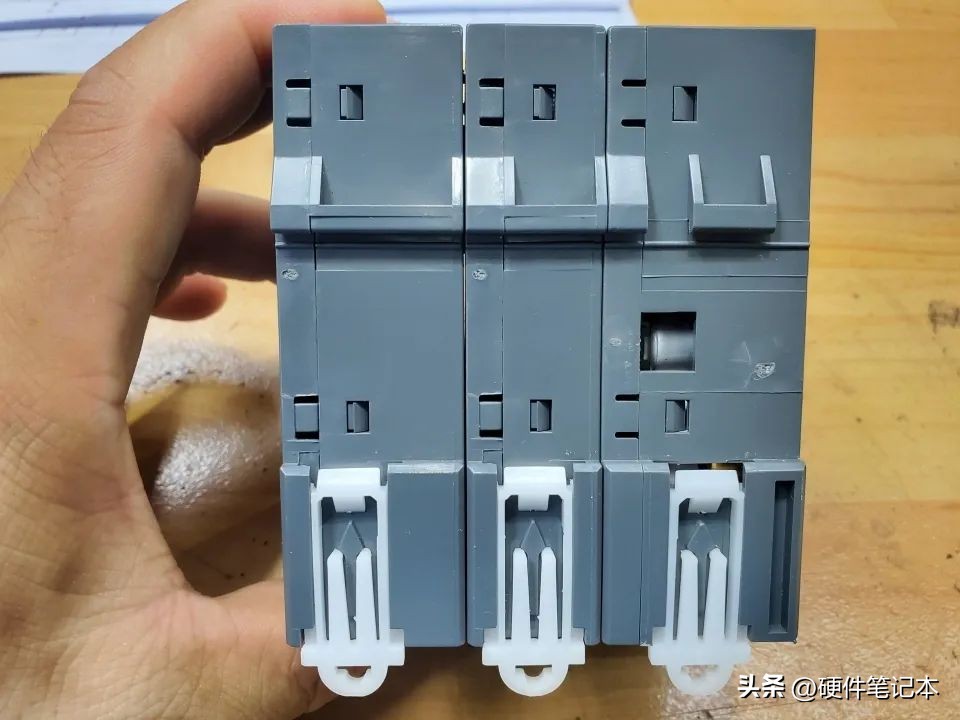

外观，后面有轨道安装槽，上下两端各有一个对应的小锁可以互相锁住模块。

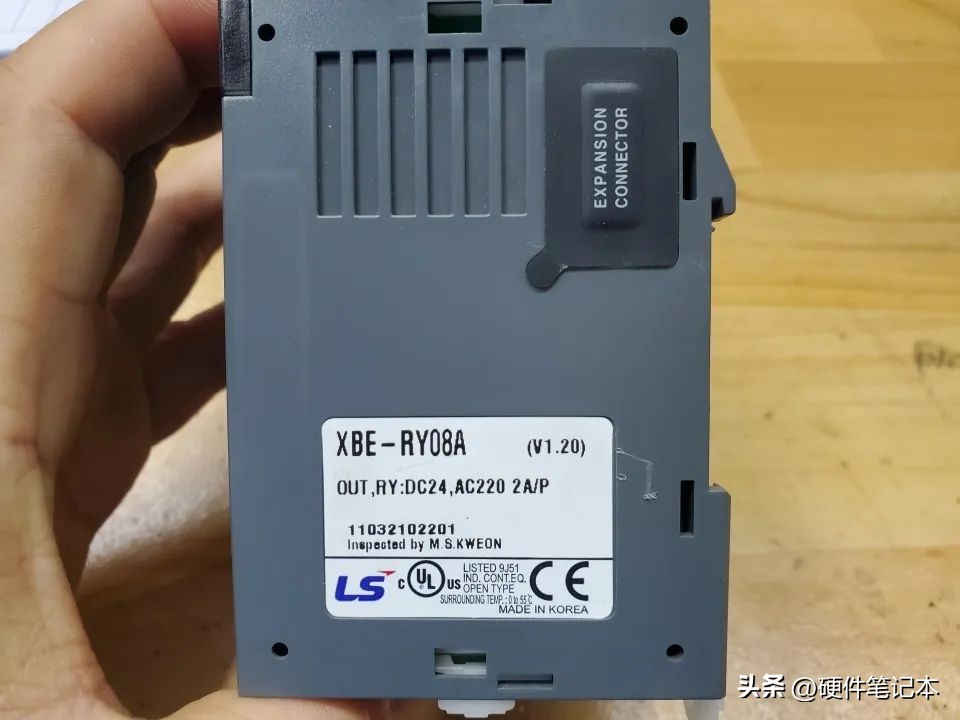

其中，第三组外面有一个扩展口可以撕开，继续往外扩展。编程模块底部有一个RS485接口，还有一个dc24V电源接口。

三组模块儿依次排开，都使用同一种接口。上下底部可以看到锁扣的位置。

打开外壳看到背部几乎没有元器件，只有显示模块的LED灯。标签上应该是生产日期110411，差不多这个时候的老设备了。

LED灯通过外壳镶嵌的这个透光塑料，在正面显示。打开正面面板，一个RS232c的接口，运行停止开关，三个指示灯，电源，运行，错误，底部两排接口。

看里面有继电器，我猜测，这个可不可以单独使用，不用后面俩模块，如果运行的动作不是很多的话。

拆开后是两块主板的，通过插口链接一起，左边的为可编程部分，右边的为跑程序的部分。

下面，看一下编程部分。

通过232接口进来的第一个芯片ST202EC，一颗来自意法半导体的RS232收发器，5伏供电，可以满足所有EIA/TIA-23E和CCITTV2.8规范，数据速率高达230kbps。

一颗麦克隆生产的4M闪存，单电源供电操作，4.5~5.5V，用于读取擦除和编程操作。擦除暂停擦除恢复，暂停扇区擦除操作，从另一个未被查出的扇区读取数据或将数据编程到另一个扇区。右边那个14针脚的HC14，是Fairchild仙童公司生产的一颗逻辑芯片。再往右的一颗957B功能没找到……

主控芯片U1，丝印H8S/2424是一颗瑞萨的16位高速中央处理器，为实现低成本的系统配置而提供的片儿上外围功能是DAM控制器EXDMA控制器。数据传输控制器串行通信接口IC总线接口同步串行通信单元Ad转换器da转换器和各种定时器。

一颗大电容，旁边两颗TLP280-4，是东芝的一颗光耦合器。

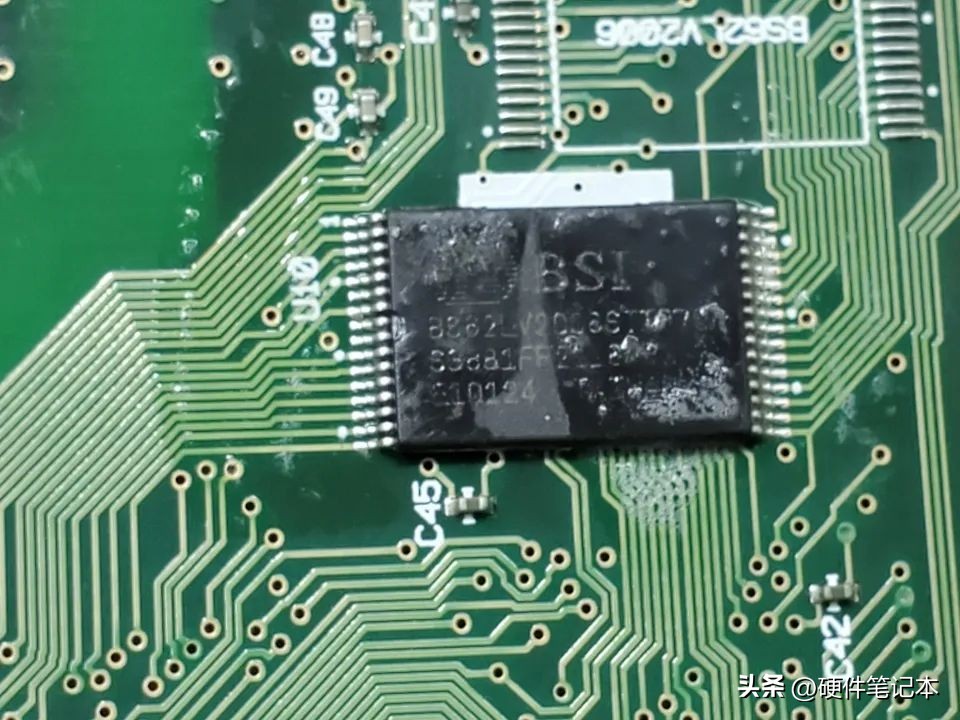

背部的芯片位置是两颗的，但是只安装一颗芯片，丝印不太清晰，品牌是BSI联邦科技的，应该是存储芯片，中国台湾制造。

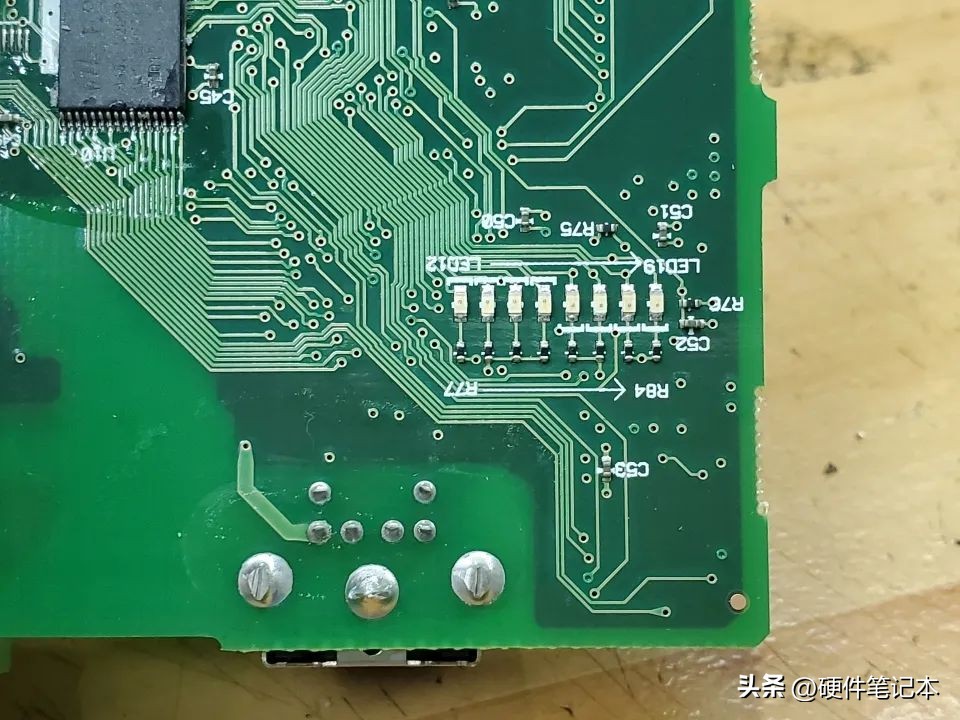

8颗LED，用于显示当前功能。

再来看下这块板子，带继电器的。

排线进来，先是一个功率电感，一个贴片二极管，旁边还有个35V电容。

再往下一颗丝印LM2596S，是一个开关稳压电路，该芯片采用pwm调制模式，能够调节占空比线性范围0-100%。再往下一个开关，还有仨个LED显示，就是对应电源，运行，错误的指示灯。一共有8个继电器，旁边一个24V输入，4颗电容，3个电感。24V输入应该是给整个plc供电的，开头照片接入一个24V电源，可以点亮。

板的背部，可以看到8个继电器的引脚，都对应到一个开关管，再串联到LED，再链接到插头，跟PLC链接起来，给信号。

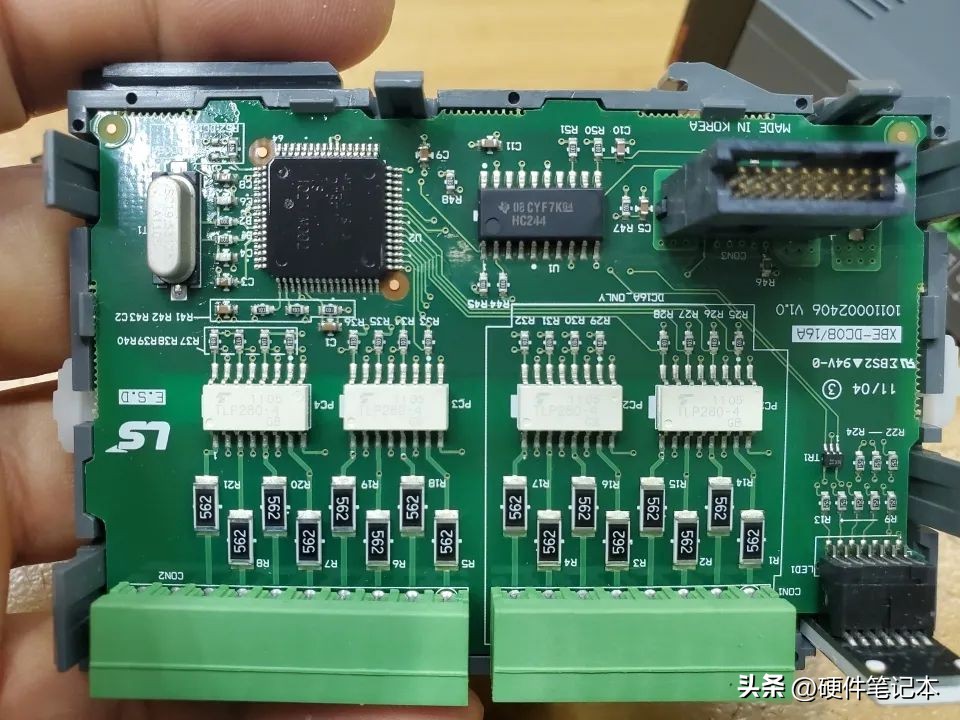

再来拆中间这块DC16A，继电器接口是直接连到DC16A上。

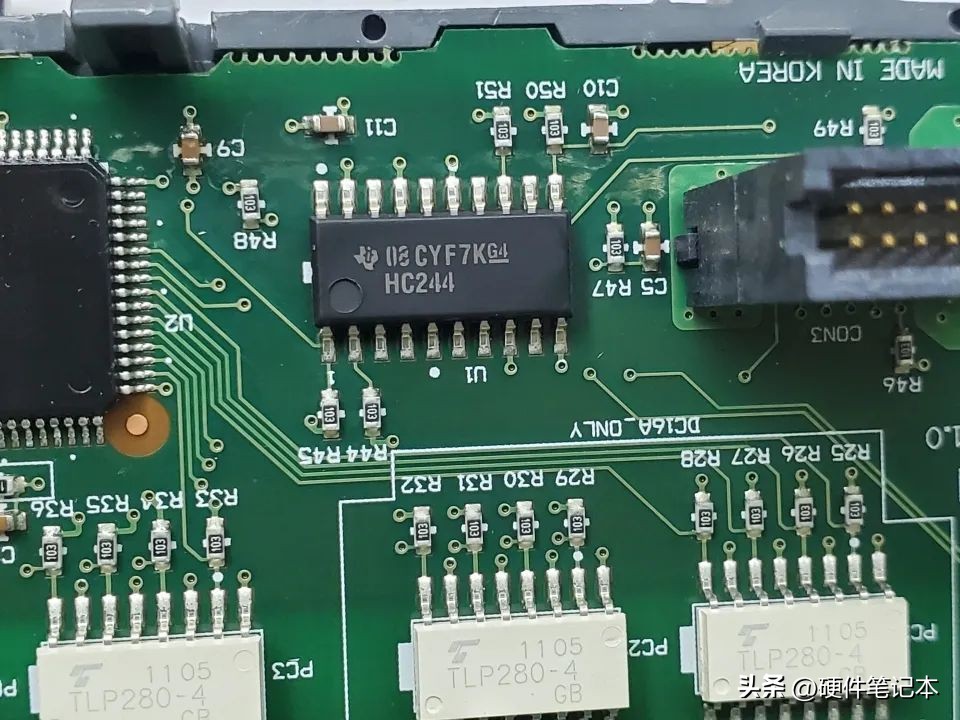

靠近接口的第一个芯片HC244，是德州仪器的一颗带三态输出的八进制总线收发器。负责数据传输吧。

左边那个马来西亚生产的瑞萨D78F05358位单片微控制器。

来控制下面4个白色的TLP280-4，是4个可编程控制器AC/DC输入模块PC卡调制调节器。后面通过几个贴片电阻链接对应的接口。

显示部分，我以为还是普通LED灯显示，结果是通过排线，链接到这个集成显示的，也可以说是显示屏吧，分两组从0到F，点亮某一个，说明某一路正在工作。

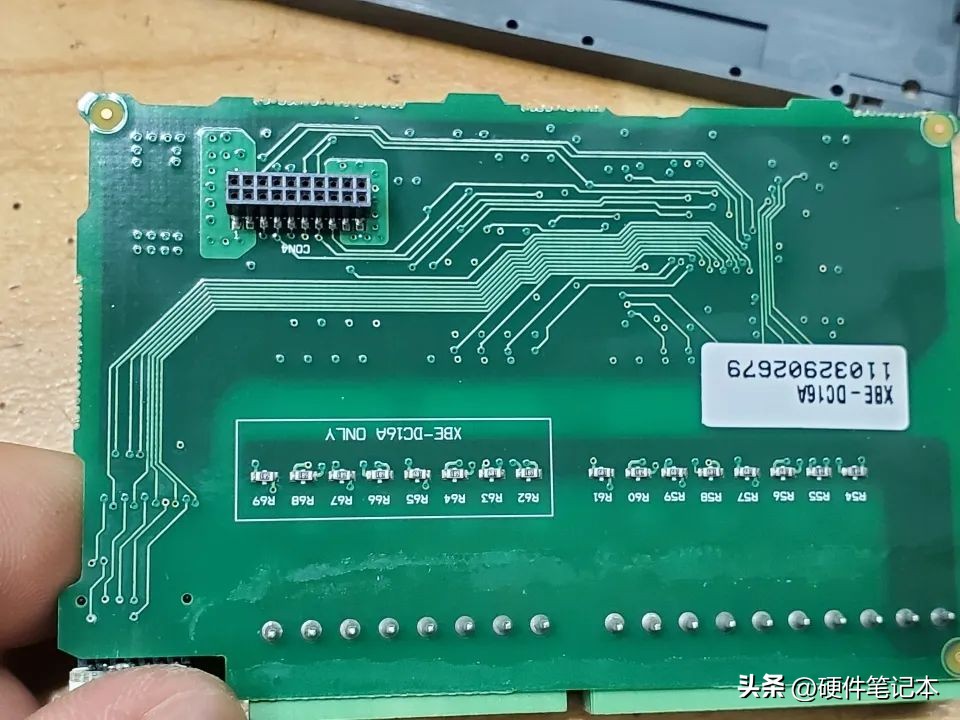

背部没有什么材料，只有一个接口，几个电阻。标签内容应该是2025-08-04的生产日期。

第三组08A，也是8个继电器，一个接口，也有预留8个继电器接口，跟输出接口。

芯片第一个也是HC244，跟上一块的一样。

另一个贴了标签了，外面有胶，清理不出来。

显示部分，只有一组显示0-F的。

继电器型号APA3319，最大电流1A，品牌为松下，中国制造。这个板的生产日期，2025-08-04，韩文字应该是检验合格吧。

给一个24V电源，指示灯亮了，需要搭配设备，感应器继电器，来工作。

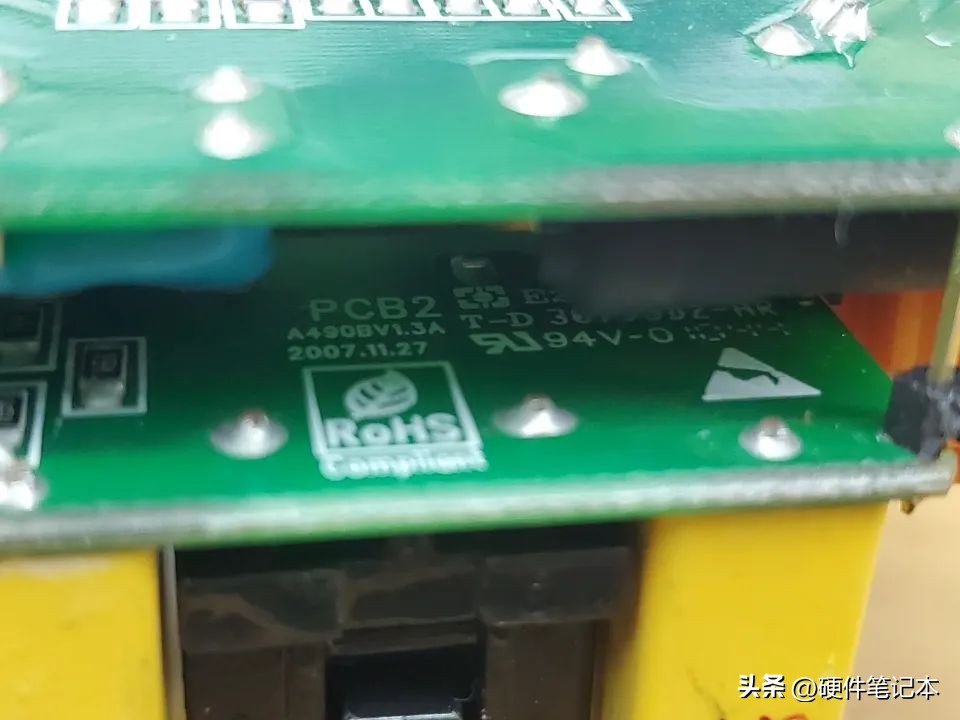

再来看看这个轨道电源，品牌魏德米勒，24V2A输出，最大功率48W，型号8739170000，pcb生产日期2007/11/27，一个16年的电源了。现在在某宝售价100-300左右，不过用料还可以，三信电容，变压器，安规电容，东芝K2607场效管，这堆用料这个价格，大家觉得怎么样？
